Rumus Splitter Optik

Redaman splitter dapat dihitung menggunakan rumus standar yang mencakup loss dasar dan loss tambahan setiap kali pembagian meningkat.

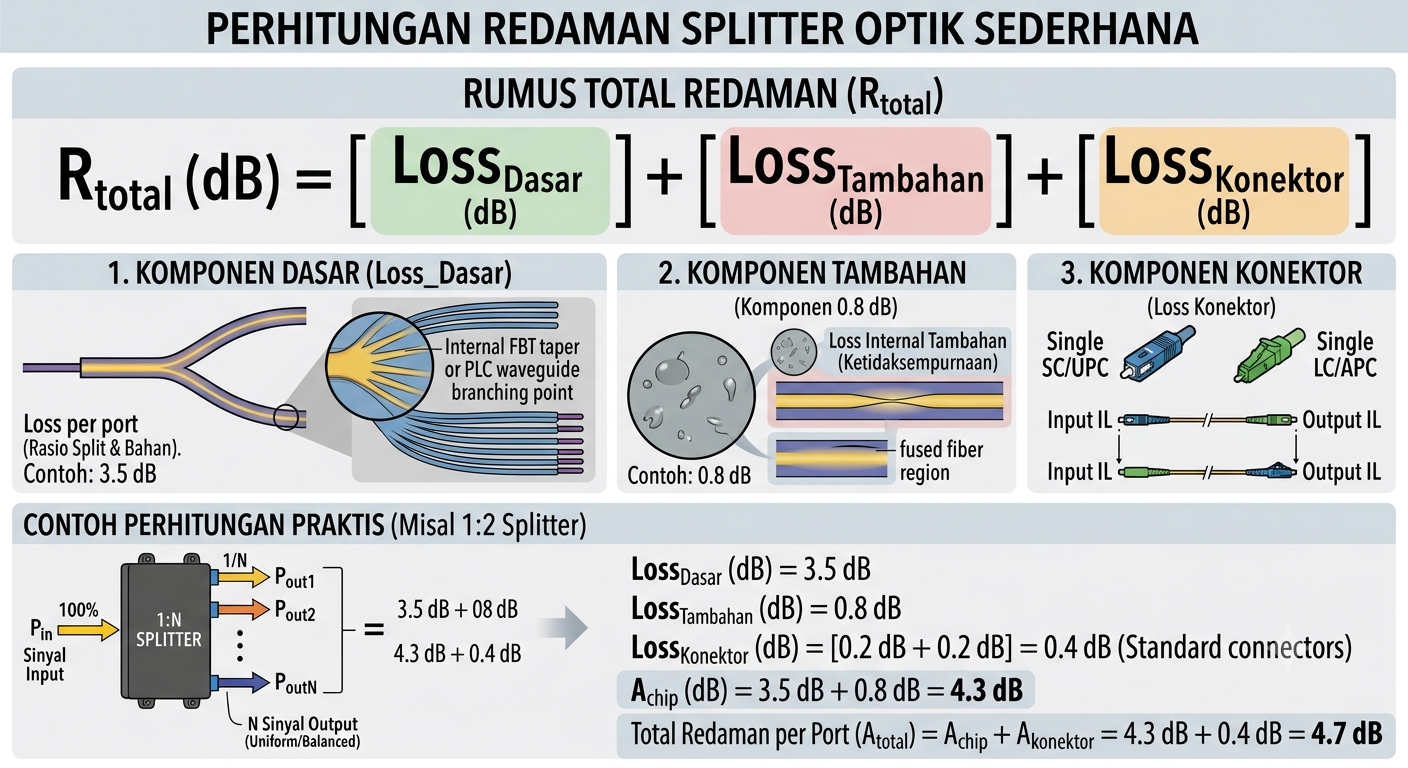

Rumus perhitungan redaman splitter optik
Gambar 1: Rumus perhitungan redaman splitter optik dengan komponen 3.5 dB (loss dasar) dan 0.8 dB (loss tambahan). Jika gambar tidak muncul, pastikan file img/rumus-splitter.png tersedia.

Gambar rumus-splitter.png tidak ditemukan.
Simpan gambar di folder img/rumus-splitter.png

Loss = 3.5 + 0.8 × log₂(N)
Keterangan:
N = Jumlah output splitter (rasio pembagian)
3.5 = Loss dasar untuk splitter 1:2
0.8 = Loss tambahan per tingkat pembagian

Tabel Perhitungan Lengkap

Rasio Splitter log₂(N) Perhitungan Redaman (dB) Status
1:2 1.00 3.5 + 0.8×1 4.30 Loss terkecil
1:4 2.00 3.5 + 0.8×2 5.10 Area kecil
1:8 3.00 3.5 + 0.8×3 5.90 Paling umum
1:16 4.00 3.5 + 0.8×4 6.70 Area menengah
1:24 4.585 3.5 + 0.8×4.585 7.17 Area padat
1:32 5.00 3.5 + 0.8×5 7.50 Maksimal GPON
1:64 6.00 3.5 + 0.8×6 8.30 Extended

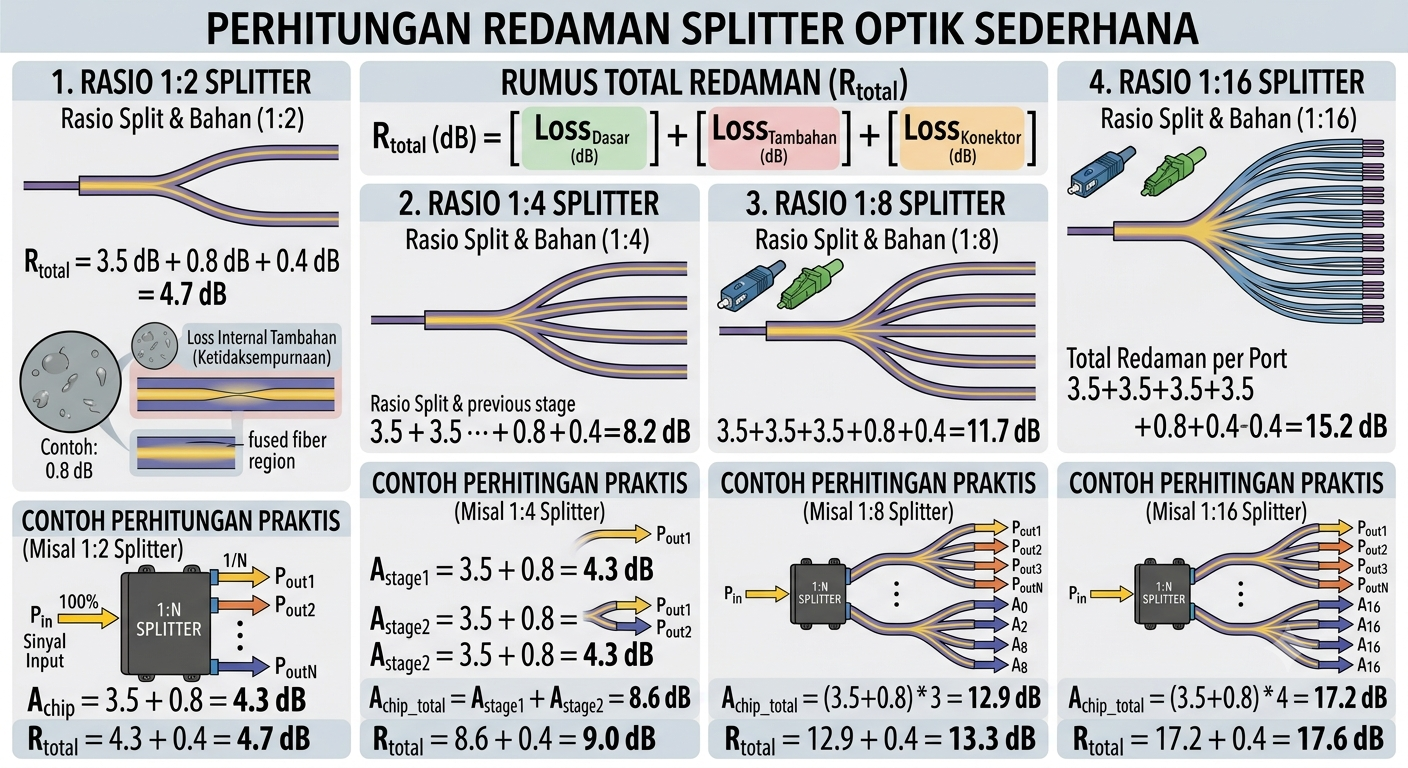

Contoh perhitungan rumus splitter
Gambar 2: Contoh perhitungan rumus splitter untuk berbagai rasio pembagian (1:2, 1:4, 1:8, 1:16). Simpan gambar sebagai img/rumus-splitter-example.png

Gambar rumus-splitter-example.png tidak ditemukan.

Penjelasan Komponen Rumus

Contoh Penerapan di Simulasi

1
Pilih Splitter ODC 1:8

Anda memilih splitter dengan rasio 1:8 di ODC.

2
Hitung log₂(N)

N = 8 → log₂(8) = 3 (karena 2³ = 8)

3
Masukkan ke Rumus

Loss = 3.5 + 0.8 × 3 = 3.5 + 2.4 = 5.90 dB

4
Hasil Ditambahkan ke Total Redaman

Hasil 5.90 dB otomatis ditambahkan ke total redaman jaringan dalam simulasi.

Referensi: Standar ITU-T G.671 untuk komponen pasif optik.
