OTDR (Optical Time-Domain Reflectometer)
OTDR adalah alat ukur yang digunakan untuk mengukur redaman dan mendeteksi masalah di seluruh jalur serat optik. OTDR bekerja dengan mengirim pulsa cahaya dan mengukur pantulan yang kembali.

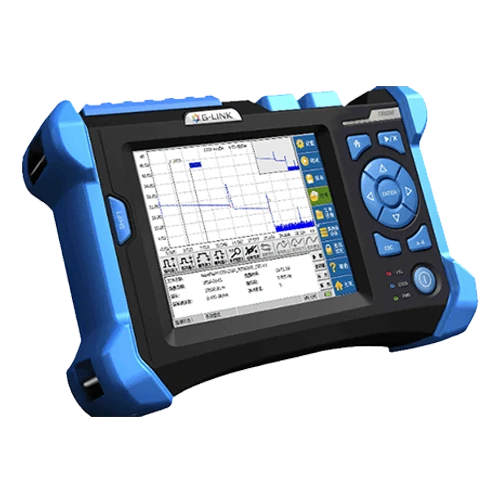

Gambar 1: Alat OTDR (Optical Time-Domain Reflectometer) yang digunakan untuk mengukur redaman dan mendeteksi masalah pada jaringan serat optik.
Jika gambar tidak muncul, pastikan file img/otdr.png tersedia.
Akurasi OTDR:
95 - 99%
OTDR adalah standar emas untuk pengukuran redaman di lapangan.
Fungsi OTDR
Ukur Redaman
Mengukur total redaman dan redaman per segmen di seluruh jalur.
Deteksi Lokasi
Menemukan lokasi tepat dari titik masalah (tekukan, putus, konektor kotor).
Dokumentasi
Membuat laporan trace untuk dokumentasi jaringan.
Verifikasi
Memverifikasi kualitas instalasi setelah pembangunan jaringan.
Contoh Hasil Pengukuran OTDR

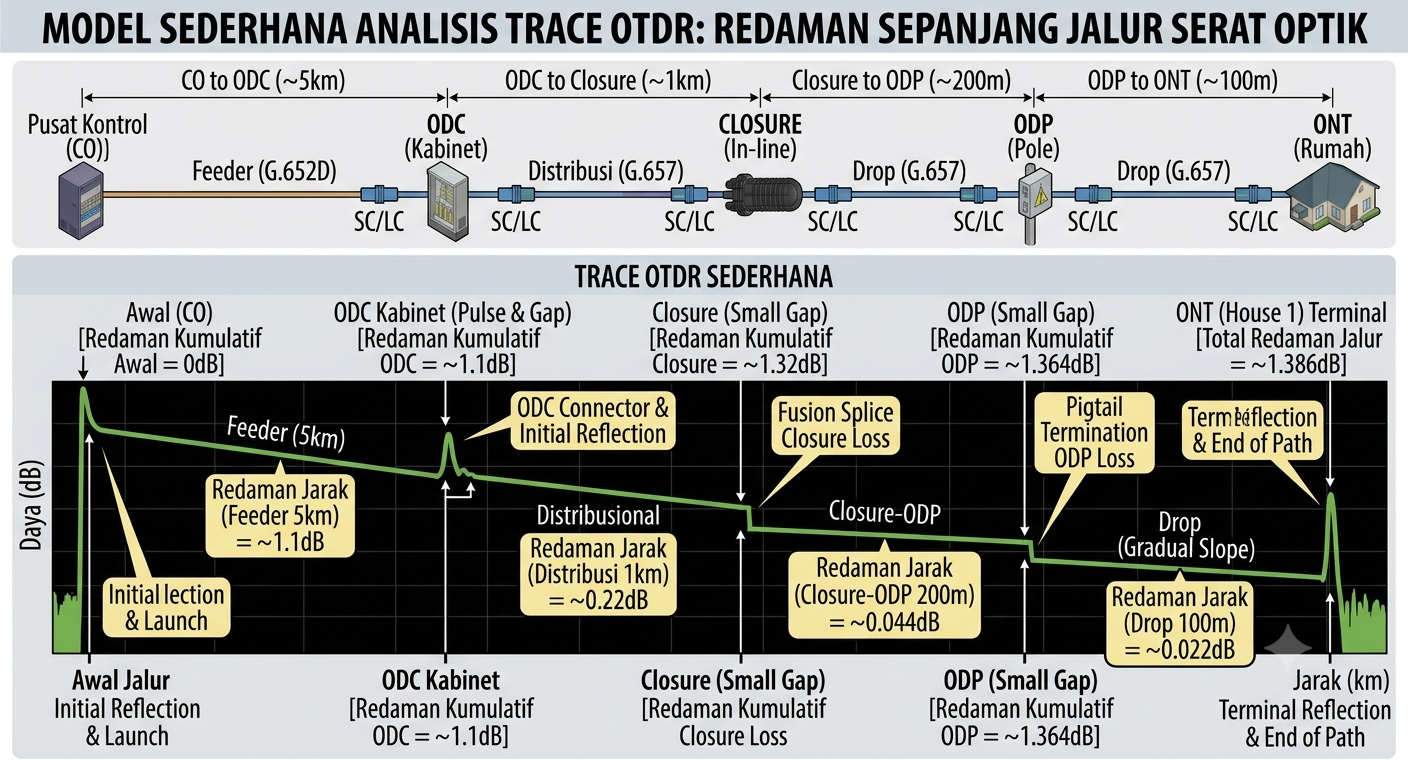

Gambar 2: Contoh trace OTDR yang menunjukkan redaman di setiap titik sepanjang jalur serat optik.
Simpan gambar sebagai img/otdr-trace.png
Cara Membaca Hasil OTDR
- Redaman total: Jumlah semua loss dari OLT ke ONT
- Splice loss: Nilai di setiap titik sambungan (idealnya < 0.10 dB)
- Reflection: Pantulan di konektor (semakin kecil semakin baik)
- Fiber attenuation: Redaman per kilometer serat
Kenapa OTDR Bisa Berbeda dengan Simulasi?
- Simulasi: Menggunakan nilai ideal/standar
- OTDR: Mengukur kondisi aktual di lapangan
- Perbedaan: Disebabkan oleh debu pada konektor, tekukan kabel, toleransi komponen, perubahan suhu, dan skill teknisi
Peran OTDR dalam Jaringan FTTH
OTDR digunakan dalam berbagai tahap:
- Setelah Instalasi: Verifikasi kualitas jaringan baru
- Troubleshooting: Menemukan titik masalah saat jaringan bermasalah
- Dokumentasi: Membuat baseline untuk referensi di masa depan
- Maintenance: Pemeriksaan rutin kualitas jaringan
Referensi: Standar ITU-T G.652 dan praktik umum pengukuran OTDR.
